液冷分配单元是什么？液冷分配单元介绍

更新时间：2025-08-22

点击次数：163

　　液冷分配单元是液冷服务器系统中的“心脏”或“枢纽”。它位于机房的基础设施和IT机柜内的液冷服务器之间，核心功能是精确、可靠地为服务器提供冷却液，并将服务器产生的热量带走。

　　您可以将其类比为：

　　•数据中心级别：中央空调的室内机。

　　•人体循环系统：心脏(泵)和肾脏(过滤、调节)。

　　•家用热水器：负责控制水流、温度和压力，为各个用水点提供服务。

　　为什么需要液冷分配单元？

　　随着AI计算、高性能计算和高密度服务器的普及，芯片的功耗和发热量急剧上升，传统风冷已接近散热极限。液冷因其远超空气的导热能力成为必然选择。液冷分配单元在其中扮演了重要的角色：

　　1.接口转换与隔离：将机房基础设施提供的“一次侧”冷却循环(通常是温度较低、水质要求不同的循环)与机柜内服务器连接的“二次侧”冷却循环分离开来。一次侧水可能不纯净或有腐蚀性，直接进入昂贵的服务器会有风险。CDU通过板式换热器实现热交换而不混合液体，保护了服务器侧的精密水路。

　　2.流量与压力控制：通过内置的泵和阀门，为每个机柜甚至每个服务器计算节点提供稳定、可控的冷却液流量和压力，确保所有服务器都能得到均匀有效的冷却。

　　3.温度调节：监控并调节输送给服务器的冷却液温度，使其保持在理想工作范围内，既保证散热效率，又防止因液温过低而产生的“结露”问题。

　　4.监控与管理：作为智能管理节点，实时监测系统的关键参数，如流量、温度、压力、液位、漏液等，并通过网络接口将数据上传至数据中心管理系统，实现预警和远程控制。

　　5.提供冗余与可靠性：通常配备冗余的泵、电源和控制器，确保在单个组件故障时，冷却系统仍能持续运行，保障服务器的稳定工作。

　　主要组成部分：

组件	功能描述
泵组	系统的动力源，驱动冷却液在二次侧闭环回路中循环。常采用冗余设计。
板式换热器	核心热交换部件。一次侧和二次侧的冷却液在这里进行热量交换，但物理上隔离。
控制系统	包括控制器、传感器（温度、流量、压力、露点、液位）和执行器（阀门、变频器）。是CDU的“大脑”。
储液罐/膨胀罐	容纳因热胀冷缩而体积变化的冷却液，并维持系统压力稳定和补水。
过滤器	过滤二次侧回路中可能存在的颗粒杂质，保护服务器冷板和水路不被堵塞。
配电单元	为CDU自身的泵、控制器和可能集成的机柜PDU供电。
漏液检测器	检测CDU内部或机柜底部是否发生液体泄漏，并及时报警。
人机界面	本地触摸屏，用于显示状态、设置参数和查看警报。

　　工作流程：

　　1.一次侧回路(机房侧)：来自机房干冷却器或冷冻水的低温冷却水流入板式换热器一次侧。

　　2.二次侧回路(服务器侧)：泵驱动专用的冷却液流经板式换热器的二次侧，在此处被一次侧的冷水冷却。

　　3.冷却液分配：被冷却后的二次侧液体通过快速接头和软管被分配到机柜内的各个服务器。液体流经服务器内部的冷板，直接吸收CPU/GPU等发热元件产生的热量。

　　4.热量带回：吸收热量后变热的冷却液返回液冷分配单元。

　　5.热量交换：热冷却液再次流经板式换热器，将热量传递给一次侧的冷水，自身被冷却，完成一个循环。

　　这个过程持续不断，将服务器产生的热量高效地带走。

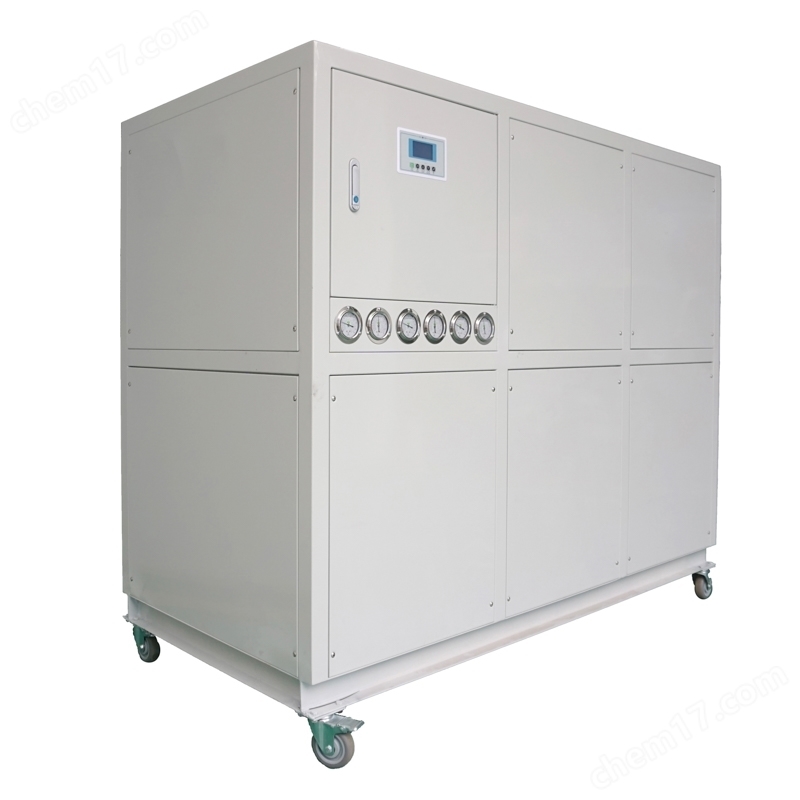

液冷分配单元
